دیتاشیت محصول

ترانسمیتر دما Lutron سری TR | تبدیل سیگنال سنسور دما به خروجی آنالوگ 4-20 میلی آمپر

ترانسمیترهای دمای Lutron سری TR از تجهیزات پرکاربرد در سیستم‌های اندازه‌گیری و کنترل دما هستند که برای تبدیل سیگنال سنسورهای دمای صنعتی به سیگنال استاندارد 4 تا 20 میلی‌آمپر طراحی شده‌اند. استفاده از خروجی جریان استاندارد باعث می‌شود این تجهیزات به راحتی در سیستم‌های اتوماسیون صنعتی، PLC، کنترلرهای صنعتی، سیستم‌های اسکادا (SCADA)، دیتالاگرها و تجهیزات مانیتورینگ مورد استفاده قرار گیرند.

در بسیاری از کاربردهای صنعتی، سنسورهای دما مانند Pt100 یا ترموکوپل‌ها سیگنال‌هایی تولید می‌کنند که مستقیماً قابل استفاده برای تجهیزات کنترلی نیستند. ترانسمیترهای دمای سری TR با دریافت سیگنال سنسور، آن را پردازش کرده و به سیگنال جریان استاندارد 4‑20mA تبدیل می‌کنند. این روش انتقال سیگنال یکی از رایج‌ترین استانداردهای صنعتی است زیرا در برابر نویز الکتریکی، افت ولتاژ در کابل‌های طولانی و اختلالات محیطی مقاومت بالایی دارد.

طراحی صنعتی، نصب آسان و قابلیت تنظیم Zero و Span باعث شده است ترانسمیترهای دمای Lutron گزینه‌ای مناسب برای استفاده در طیف گسترده‌ای از کاربردهای صنعتی و نیمه‌صنعتی باشند. بدنه دستگاه از پلاستیک مقاوم ABS ساخته شده و امکان نصب آن به صورت ریل DIN یا نصب دیواری وجود دارد. این ویژگی‌ها نصب و راه‌اندازی دستگاه را در تابلوهای کنترل صنعتی بسیار ساده می‌کند.

کاربردهای ترانسمیتر دمای Lutron

ترانسمیترهای سری TR در بسیاری از صنایع و سیستم‌های پایش دما مورد استفاده قرار می‌گیرند، از جمله:

سیستم‌های کنترل فرآیند صنعتی
کوره‌ها و تجهیزات حرارتی
صنایع غذایی و دارویی
سیستم‌های HVAC و تهویه صنعتی
خطوط تولید و ماشین‌آلات صنعتی
سیستم‌های مانیتورینگ دما در تابلوهای برق
آزمایشگاه‌ها و سیستم‌های تست حرارتی
اتصال سنسورهای دما به PLC و سیستم‌های اسکادا

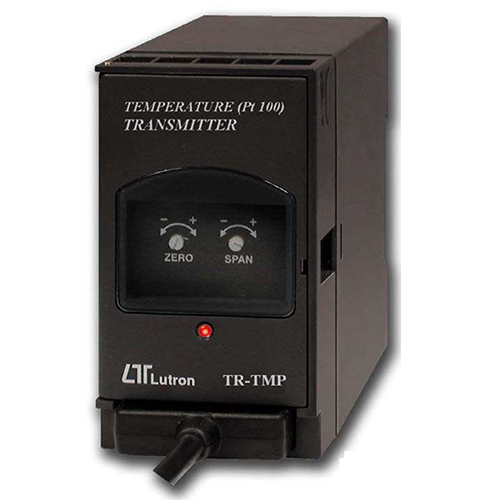

مدل TR‑TMP1A4

ترانسمیتر دمای Pt100

مدل TR‑TMP1A4 یک ترانسمیتر دمای صنعتی است که برای سنسورهای RTD نوع Pt100 طراحی شده است. این دستگاه سیگنال مقاومتی سنسور Pt100 را دریافت کرده و آن را به سیگنال جریان استاندارد 4 تا 20 میلی‌آمپر تبدیل می‌کند.

سنسورهای Pt100 از دقیق‌ترین سنسورهای دما در کاربردهای صنعتی هستند و در بسیاری از فرآیندهای صنعتی برای اندازه‌گیری دقیق دما مورد استفاده قرار می‌گیرند. استفاده از ترانسمیتر TR‑TMP1A4 باعث می‌شود سیگنال سنسور به شکلی پایدار و قابل اطمینان به سیستم کنترل منتقل شود.

از جمله مزایای این مدل می‌توان به سادگی نصب، پایداری سیگنال خروجی، قابلیت کالیبراسیون و طراحی صنعتی مقاوم اشاره کرد. کاربران می‌توانند با استفاده از تنظیم‌کننده‌های خارجی Zero و Span دستگاه را متناسب با نیاز سیستم تنظیم و کالیبره کنند.

ویژگی‌های TR‑TMP1A4

مناسب برای سنسور Pt100 (100Ω RTD)
تبدیل سیگنال سنسور به خروجی استاندارد 4‑20mA
مناسب برای اتصال به PLC، کنترلرهای صنعتی و سیستم‌های مانیتورینگ
امکان تنظیم و کالیبراسیون Zero و Span
طراحی صنعتی با بدنه ABS
قابلیت نصب روی ریل DIN یا دیوار
مناسب برای کاربردهای صنعتی و آزمایشگاهی

مدل TR‑TMK1A4

ترانسمیتر دمای ترموکوپل نوع K

مدل TR‑TMK1A4 برای استفاده با سنسورهای ترموکوپل نوع K طراحی شده است. این ترانسمیتر سیگنال تولید شده توسط ترموکوپل را دریافت کرده و آن را به خروجی استاندارد 4 تا 20 میلی‌آمپر تبدیل می‌کند تا بتوان آن را در سیستم‌های کنترل صنعتی استفاده کرد.

ترموکوپل‌های نوع K یکی از پرکاربردترین سنسورهای دما در صنعت هستند و به دلیل تحمل دمای بالا، دوام مناسب و پاسخ سریع در بسیاری از فرآیندهای صنعتی مورد استفاده قرار می‌گیرند. ترانسمیتر TR‑TMK1A4 با تبدیل سیگنال این سنسورها به خروجی استاندارد صنعتی، امکان انتقال پایدار داده‌های دما به سیستم کنترل را فراهم می‌کند.

این مدل در دو نسخه با محدوده اندازه‌گیری متفاوت ارائه می‌شود تا کاربران بتوانند متناسب با نیاز فرآیند خود، مدل مناسب را انتخاب کنند.

مدل‌ها و محدوده اندازه‌گیری

TR‑TMK1A4‑100C

محدوده اندازه‌گیری: 0 تا 100 درجه سانتی‌گراد

TR‑TMK1A4‑500C

محدوده اندازه‌گیری: 0 تا 500 درجه سانتی‌گراد

نحوه تبدیل دما به سیگنال خروجی

در این ترانسمیتر، مقدار دما به صورت خطی به جریان خروجی تبدیل می‌شود. برای مثال در مدل 0 تا 500 درجه سانتی‌گراد:

0°C برابر با 4 mA

250°C برابر با 12 mA

500°C برابر با 20 mA

این استاندارد باعث می‌شود تجهیزات کنترلی بتوانند مقدار دما را به سادگی از روی مقدار جریان خروجی محاسبه کنند.

ویژگی‌های TR‑TMK1A4

مناسب برای سنسور Thermocouple Type K
خروجی استاندارد 4‑20 mA
دو محدوده اندازه‌گیری 0‑100°C و 0‑500°C
تنظیم کالیبراسیون Zero و Span
تغذیه 90 تا 260 ولت AC
قابلیت نصب روی ریل DIN یا دیوار
بدنه صنعتی ABS
امکان اتصال انواع پراب ترموکوپل Type K

چرا استفاده از ترانسمیتر دما در سیستم‌های صنعتی مهم است؟

در بسیاری از سیستم‌های صنعتی، فاصله بین سنسور دما و سیستم کنترل می‌تواند چندین متر یا حتی ده‌ها متر باشد. انتقال مستقیم سیگنال سنسور در چنین شرایطی ممکن است تحت تأثیر نویز الکتریکی، افت سیگنال یا تداخل الکترومغناطیسی قرار گیرد.

استفاده از ترانسمیتر دما باعث می‌شود سیگنال سنسور به یک سیگنال استاندارد صنعتی (4‑20mA) تبدیل شود که:

مقاومت بالایی در برابر نویز دارد
برای کابل‌های طولانی مناسب است
توسط اکثر PLCها و کنترلرهای صنعتی پشتیبانی می‌شود
دقت و پایداری اندازه‌گیری را افزایش می‌دهد

به همین دلیل ترانسمیترهای دما یکی از اجزای مهم در سیستم‌های اندازه‌گیری و کنترل دما در صنعت محسوب می‌شوند.
